B23 系列气动隔膜阀

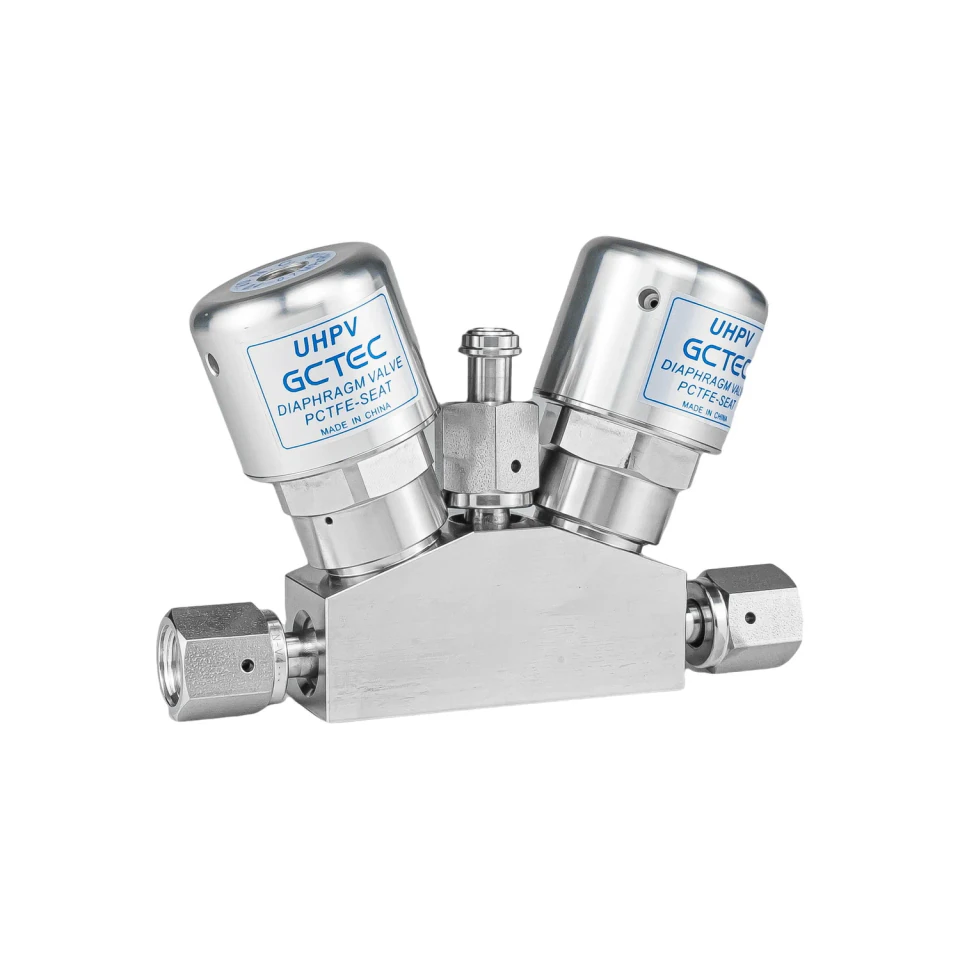

B23 系列将两只 LD 或 HD 隔膜阀通过共用流路集成，用于需要紧凑配管及吹扫路径的组合配置。气动版本提供常闭与常开操作选项。目录提供垂直、水平连接布局及 A、B 两种流路，压力额定值需区分低压和高压配置。
产品特点与技术参数
B23 系列将两只 LD 或 HD 隔膜阀通过共用流路集成，用于需要紧凑配管及吹扫路径的组合配置。气动版本提供常闭与常开操作选项。目录提供垂直、水平连接布局及 A、B 两种流路，压力额定值需区分低压和高压配置。
- 两阀共用流路，设计注重减少死体积并改善吹扫。
- 目录列有 B23V 垂直和 B23H 水平连接布局。
- 可按安装需求选择流路、配管布局及端部连接。
- 全包覆阀座配合 SS 316L、Hastelloy C-22 或钴基高温合金隔膜选项。
- 目录说明采用高洁净装配和包装，并对每件产品进行氦检漏。
基本技术参数
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录说明 |
|---|---|
| 低压配置最大工作压力 | 250 psig (17.2 bar) |
| 高压配置最大工作压力 | 3000 psig (207 bar) |
| 1/4 英寸流量系数 Cv | 0.22 |
| 3/8、1/2 英寸流量系数 Cv | 0.7 |
| PCTFE 阀座工作温度 | -40 to 80 °C (-40 to 176 °F) |
| PFA、Vespel® 阀座工作温度 | -26 to 177 °C (-15 to 350 °F) |
| 内漏率 / 外漏率 | 1 × 10^-9 sccs He |
低压和高压数值分别对应目录中的不同配置，不能通用于所有 B23 组合。
材料与表面处理
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录说明 |
|---|---|
| BA 等级 | SS 316L 阀体；机械抛光；Ra 10 μin |
| EP 等级 | SS 316L 阀体；电抛光；Ra 5 μin |
| SEP 等级 | SS 316L VAR 阀体；电抛光；Ra 5 μin |
| 隔膜材料 | SS 316L; Hastelloy C-22; cobalt-base superalloy |
| 阀座材料 | PCTFE; PFA; Vespel® |
| 阀体材料标准标识 | SS 316L/A479；SS 316L VAR/SEMI F20-0305 |
| 清洗 | 脱脂清洗与精密清洗 |
| 包装 | BA：单袋；EP、SEP：双袋 |
型号与部分尺寸
表格显示不全时，左右滑动查看完整参数。 型号列保持固定。
| 型号 | 连接 | L（mm） | H（mm） | H1（mm） | A（mm） | A1（mm） | B（mm） | T1（mm） | C（mm） | W（mm） | T（mm） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| B23V | 1/4英寸VCJ | 139.6 | 88.8 | 11 | 41 | 116.4 | 75 | 26 | 69.8 | 60 | 18 |
| B23H | 1/4英寸VCJ | 57.4 | 88.8 | 11 | 41 | 116.4 | 75 | 26 | 28.7 | 60 | 18 |
尺寸单位mm，按当前PDF完整列出，仅供参考，可能变动。B23V/B23H为布局型号，完整订购型号还需包含阀系列、操作、材料和流路配置。
订购配置
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录说明 |
|---|---|
| 订购示例 | B23H-LD4C-VFC-A-EP-SH |
| 连接方向 | V = 垂直；H = 水平 |
| 阀门系列 | LD = 低压；HD = 高压 |
| 操作代码 | C = 常闭；O = 常开 |
| 尺寸代码 | 4 = 1/4 in.; 6 = 3/8 in.; 8 = 1/2 in. |
| 接口 | VF = VCJ 内螺纹；目录另列 VCJ 外螺纹和 BW 管对焊可选 |
| 流路代码 | A = A 流路；B = B 流路 |
| 阀座代码 | C = PCTFE；A = PFA；VS = Vespel® |
| 表面处理代码 | BA = Ra 10 μin；EP = Ra 5 μin |
| 阀体/隔膜代码 | SS = SS 316L/SS 316L；SH = SS 316L/Hastelloy C-22；SVH = SS 316L VAR/Hastelloy C-22；SVE = SS 316L VAR/钴基高温合金 |
流路应按原 PDF 中的端口箭头和连接示意图确认。
