手动操作

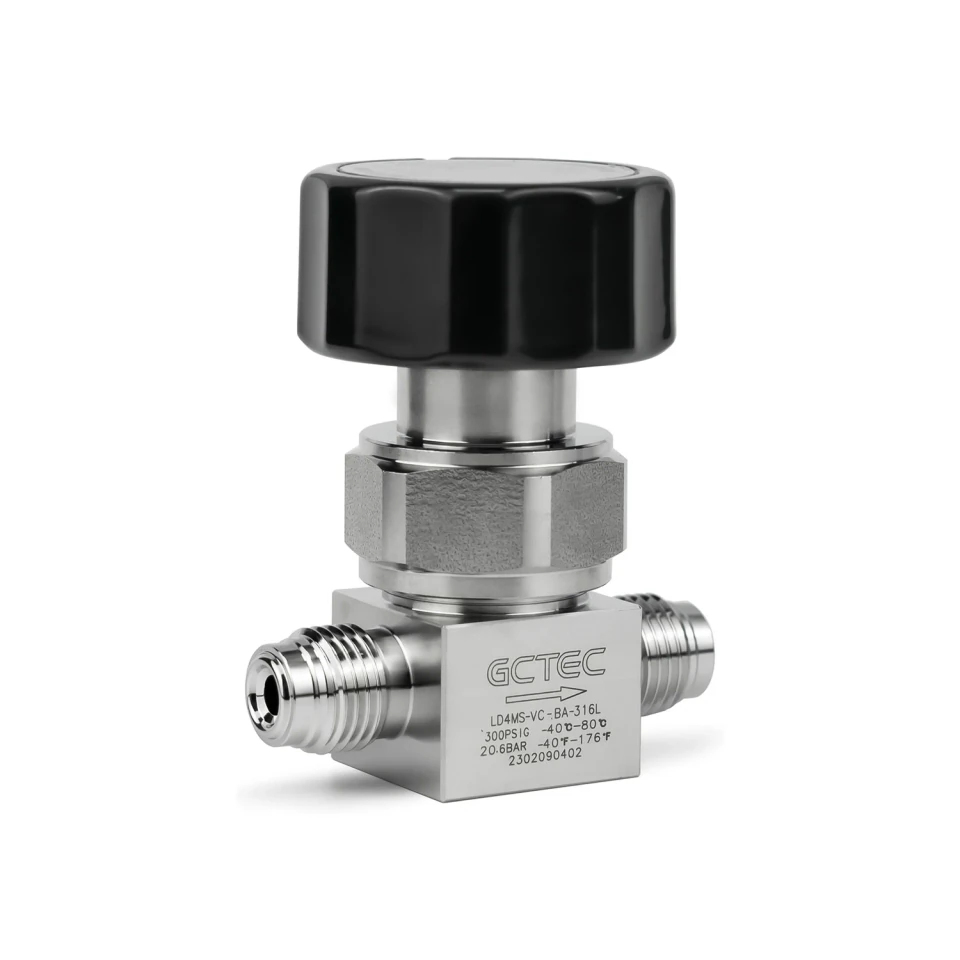

LD 系列手动隔膜阀
低压隔膜阀
- 最高工作压力：250 psig。
- 接口尺寸与 Cv：1/4 英寸为 0.27，3/8–1/2 英寸为 0.7，3/4 英寸为 1.7。
- 270° 手动操作；流路便于吹扫，采用全封闭式阀座。
快速选择产品系列
选择操作方式
选择手动或气动操作，再核对具体型号的技术参数。
12 种选项 · 所列为目录最大值，实际选型须结合压力、温度、阀座及接口确认。
气动操作

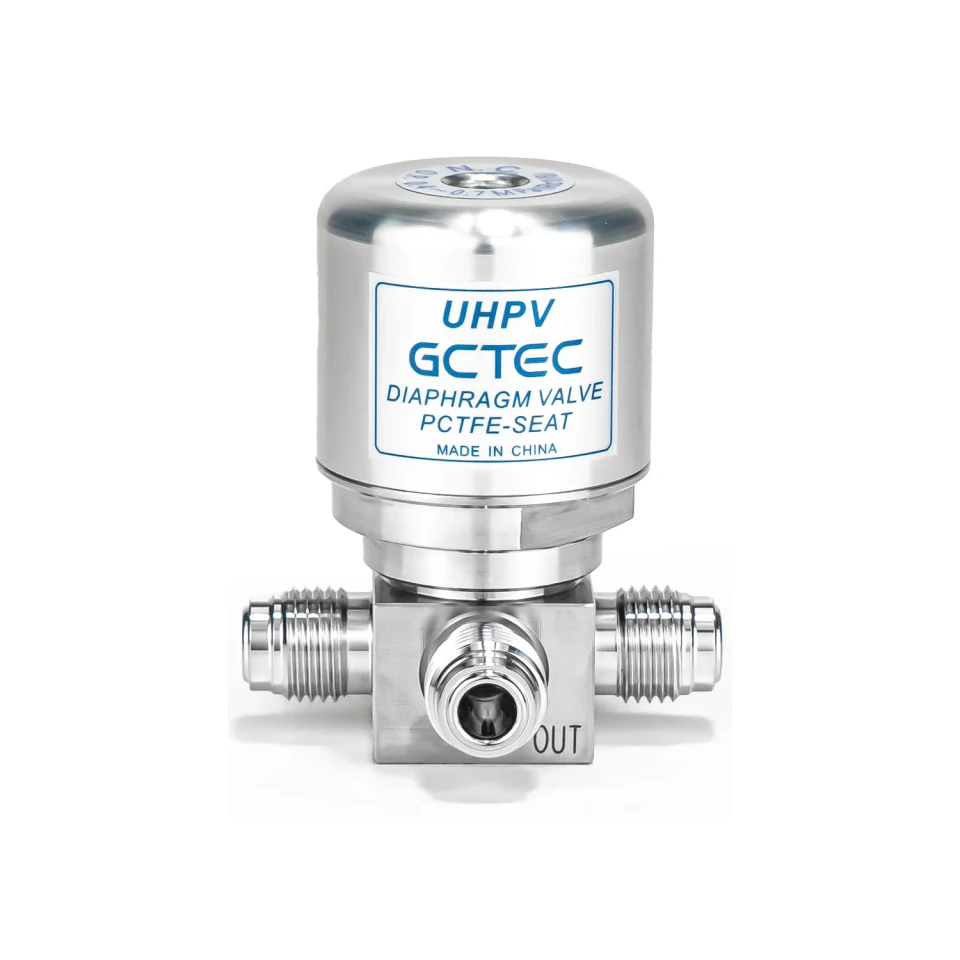

LD 系列气动隔膜阀
低压隔膜阀
- 最高工作压力：250 psig。
- 接口尺寸与 Cv：1/4 英寸为 0.27，3/8–1/2 英寸为 0.7，3/4 英寸为 1.7。
- 常闭或常开气动可选；流路便于吹扫，采用全封闭式阀座。
手动操作

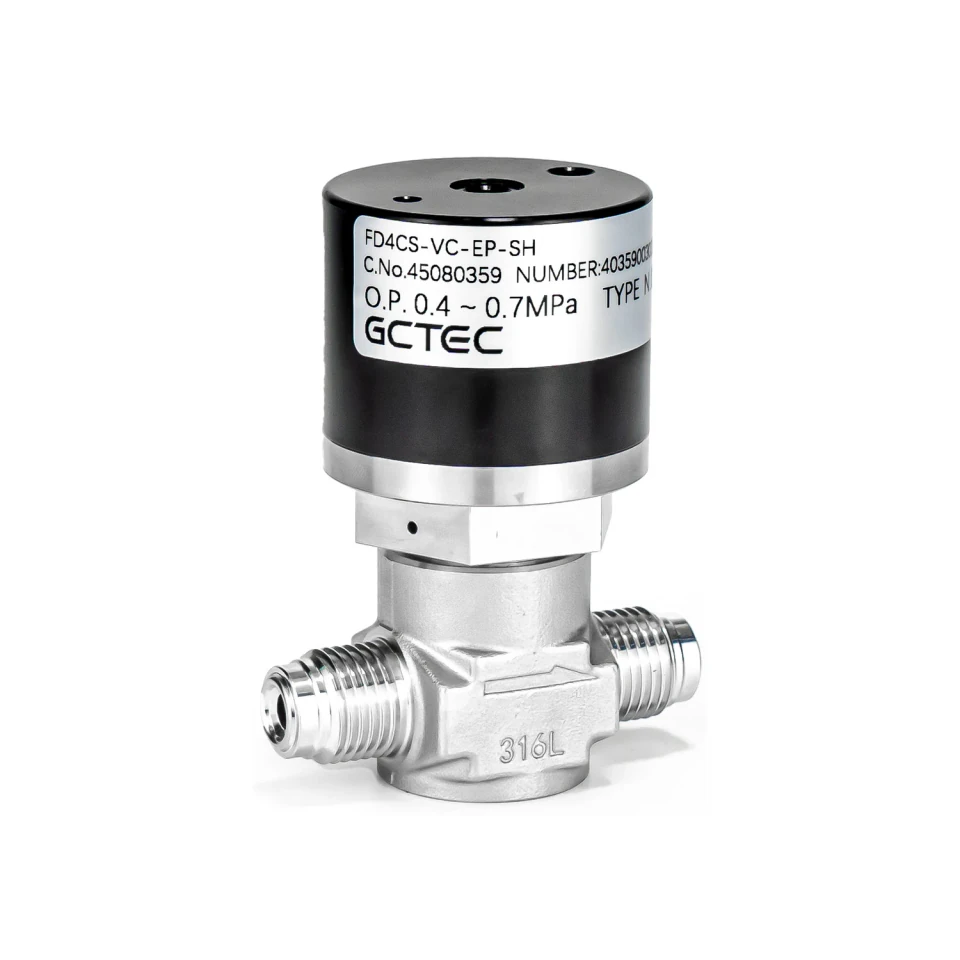

FD 系列手动隔膜阀
锻造阀体低压隔膜阀
- 270° 手动操作；最高工作压力：250 psig。
- 锻造 SS 316L 阀体，低死体积流路便于吹扫。
- 1/4–3/4 英寸 VCJ 接口；可选 BA、EP 表面处理。
气动操作
FD 系列气动隔膜阀
锻造阀体低压隔膜阀
- 常闭或常开气动可选；最高工作压力：150 psig。
- 驱动压力：0.4–0.7 MPa。
- 锻造 SS 316L 阀体，低死体积流路便于吹扫。
手动操作
HD 系列手动隔膜阀
高压隔膜阀
- 最高工作压力：3,000 psig；Cv 0.27。
- 接口尺寸为 1/4、3/8、1/2 英寸；可选 VCJ、卡套及卡套管对焊端接。
- 270° 手动操作；可选直通、直角及 L 型流路。
气动操作

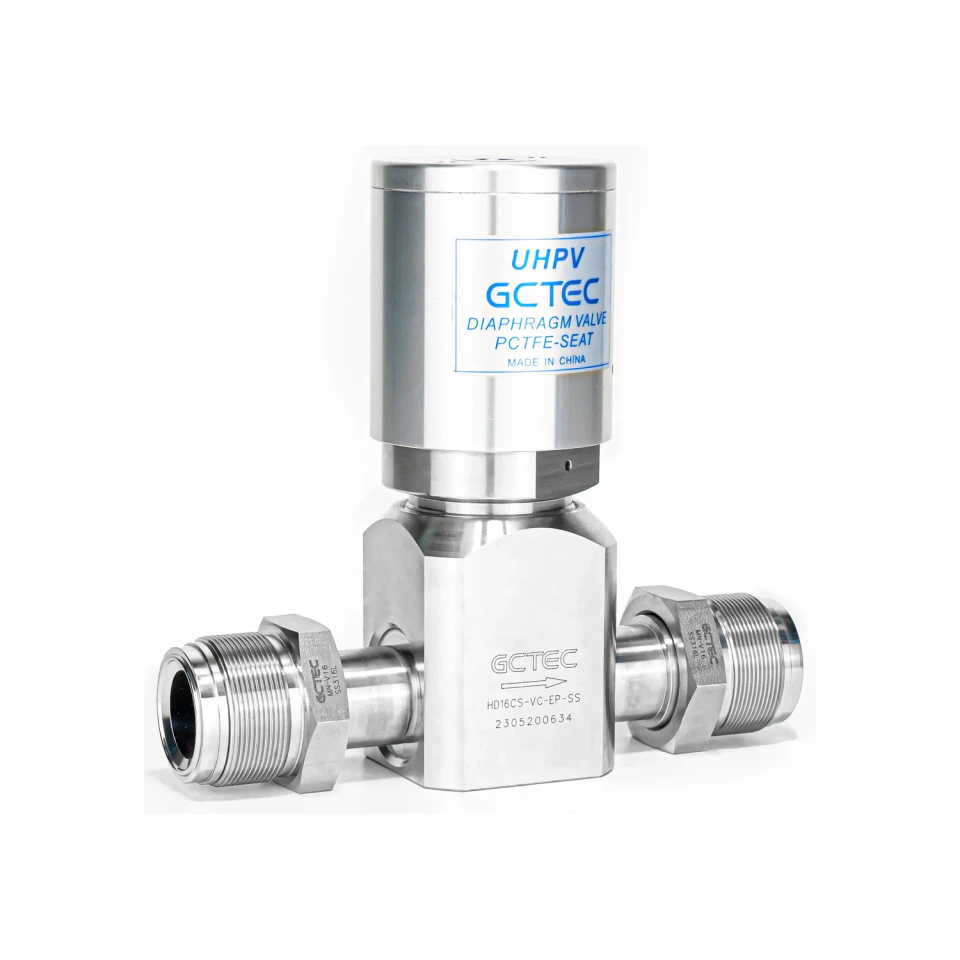

HD 系列气动隔膜阀
高压隔膜阀
- 最高工作压力：3,000 psig；Cv 0.27。
- 接口尺寸为 1/4、3/8、1/2 英寸；可选 VCJ、卡套及卡套管对焊端接。
- 常闭或常开气动可选；可选直通、直角及 L 型流路。
手动操作

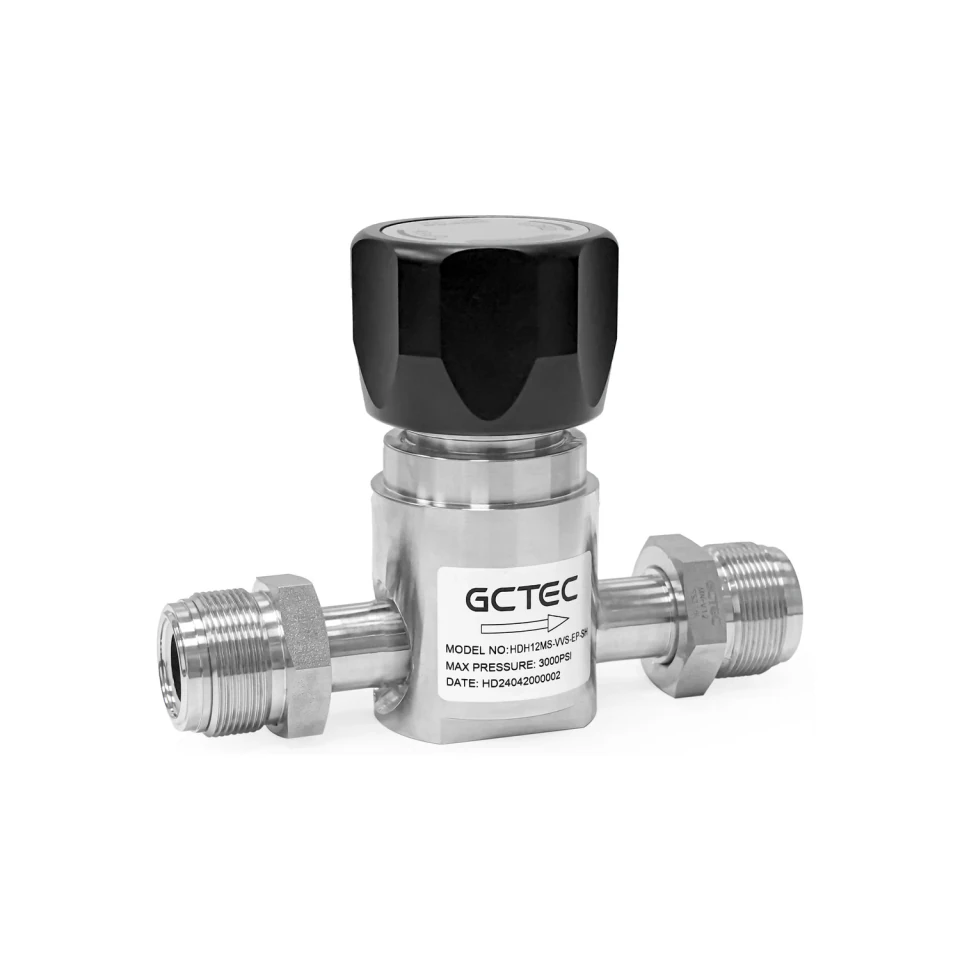

HDH 系列手动隔膜阀
高压大流量隔膜阀
- 按配置选择：Cv 1.3 对应最高 1,300 psig；Cv 0.7 对应最高 3,000 psig。
- 接口尺寸为 1/2、3/4、1 英寸；内部无弹簧，流路便于吹扫。
- 270° 手动操作。
气动操作

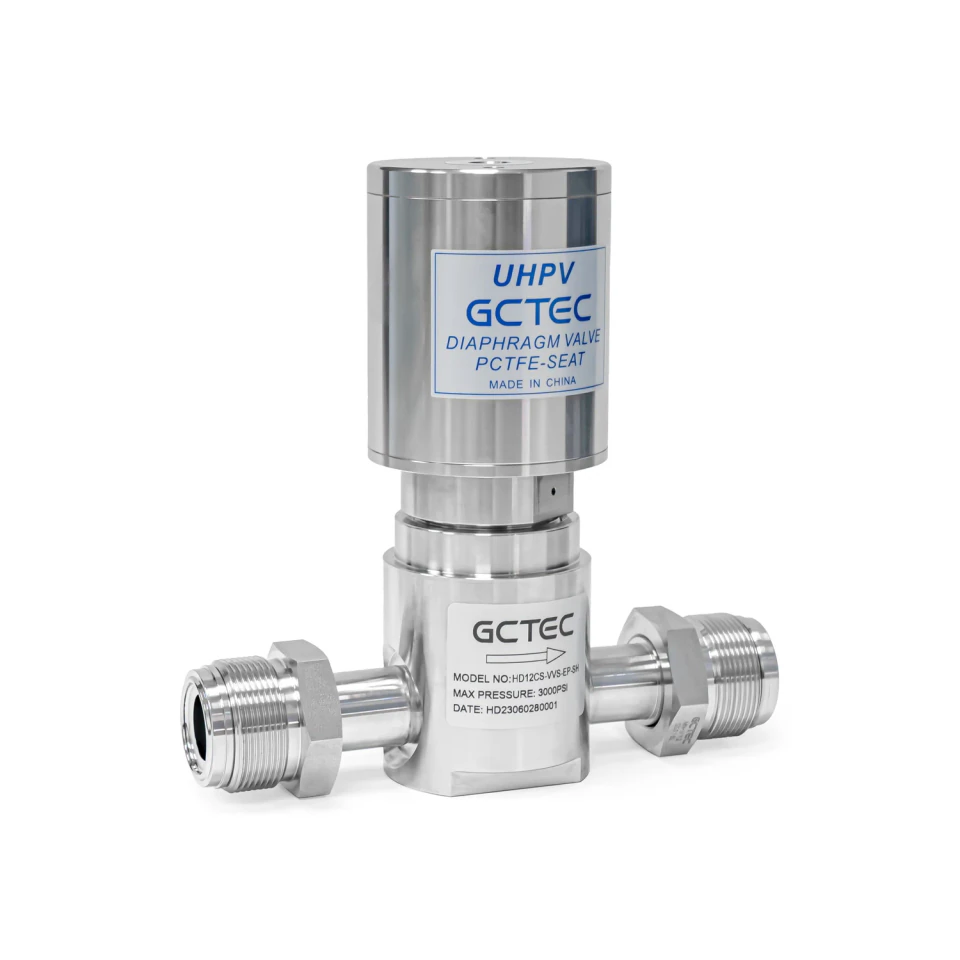

HDH 系列气动隔膜阀
高压大流量隔膜阀
- 按配置选择：Cv 1.3 对应最高 1,300 psig；Cv 0.7 对应最高 3,000 psig。
- 接口尺寸为 1/2、3/4、1 英寸；内部无弹簧，流路便于吹扫。
- 提供常闭和常开气动选项。
手动操作
DS 系列手动隔膜阀
高压手动隔膜阀
- 最高工作压力：3,500 psig。
- 接口尺寸与 Cv：1/4 英寸为 0.27；1/2 英寸为 0.7。
- 小容积阀腔，介质流路内无弹簧或导向件。
- 流路便于吹扫；可选 VCJ、卡套及焊接端接。
气动操作

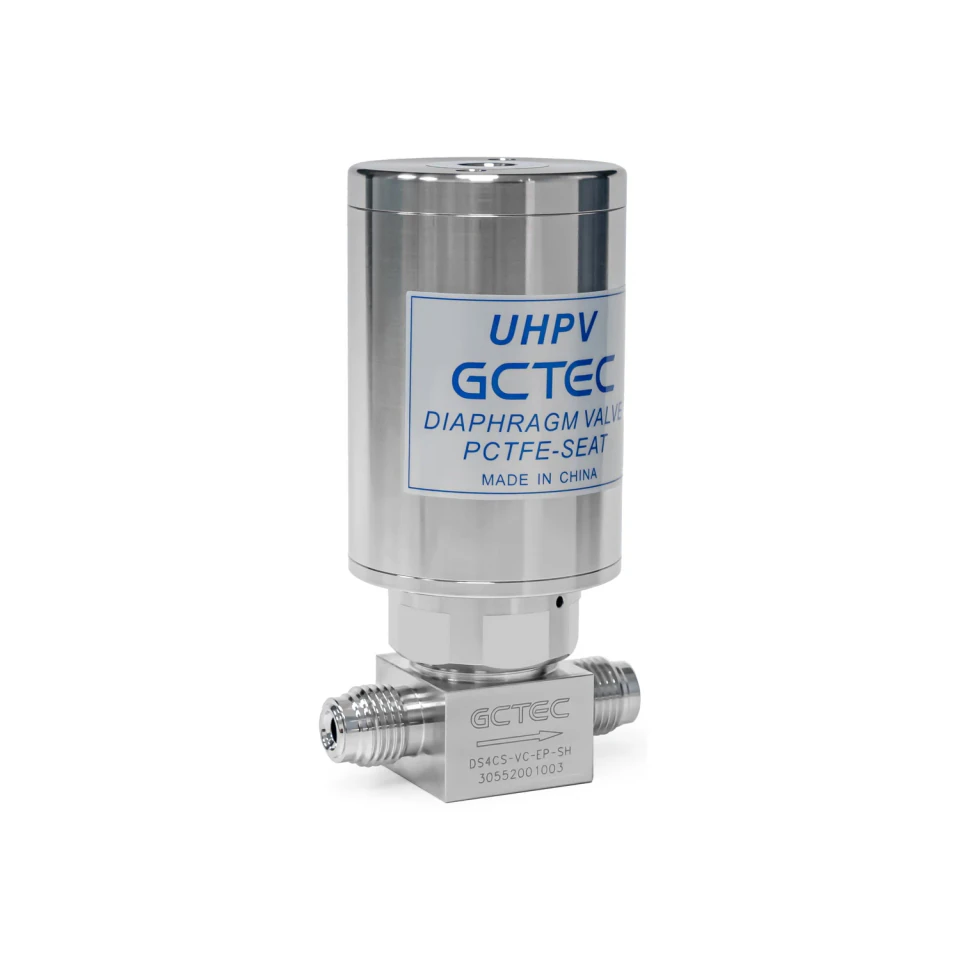

DS 系列气动隔膜阀
高压气动隔膜阀
- 最高工作压力：3,500 psig。
- 接口尺寸与 Cv：1/4 英寸为 0.27；1/2 英寸为 0.7。
- 提供常闭和常开气动选项。
- 小容积、便于吹扫的阀腔，介质流路内无弹簧或导向件。
手动操作

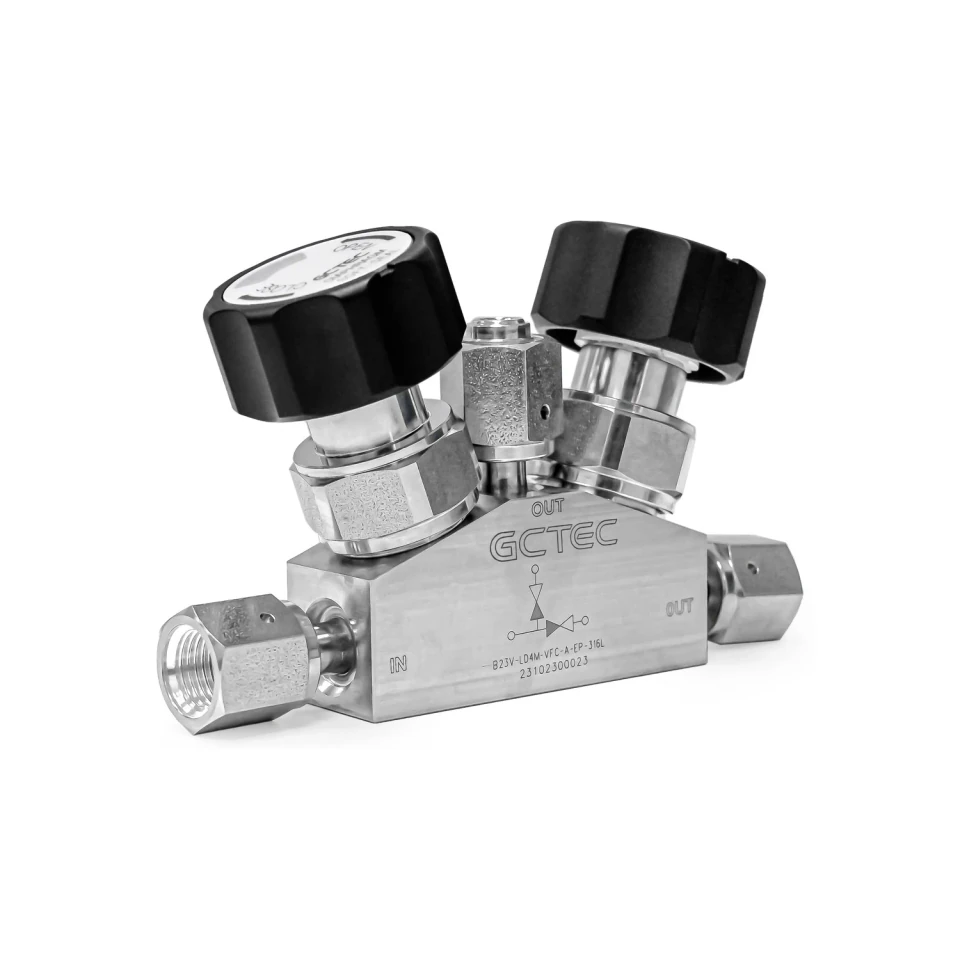

B23 系列手动隔膜阀
两联三通组合隔膜阀
- 将两只 LD 或 HD 隔膜阀组合，通过共用流路减少死区。
- 270° 手动操作，便于紧凑配管。
- 可选水平或垂直接口布置，以及 A、B 流路。
- LD 基础配置最高 250 psig；HD 基础配置最高 3,000 psig。
气动操作
B23 系列气动隔膜阀
两联三通组合隔膜阀
- 将两只 LD 或 HD 隔膜阀组合，通过共用流路减少死区。
- 提供常闭和常开气动选项。
- 可选水平或垂直接口布置，以及 A、B 流路。
- LD 基础配置最高 250 psig；HD 基础配置最高 3,000 psig。
产品特点与技术参数
超高纯隔膜阀选型需要同时确认压力、流量、操作方式及洁净要求。以下以已核对的 GCTEC LD、HD、HDH 系列目录为范围，说明低压、高压及高压大流量配置之间的区别；各系列参数独立适用，不能作为整类产品的统一额定值。
- 可按手动操作或气动常闭/常开需求进入对应系列，确认具体执行配置。
- 压力与 Cv 应联合核对，尤其是 HDH 系列的两组压力/Cv 配置。
- 阀座温度范围、阀体/隔膜材料和 BA、EP、SEP 等级应按系列目录与订购代码确认。
- 接口尺寸、连接形式、端口方向和安装空间需要与设备配管一起核对。
已核验系列对比
表格显示不全时，左右滑动查看完整参数。
| 系列 | 定位与操作 | 最大工作压力 | 流量与尺寸说明 |
|---|---|---|---|
| LD 气动 | 低压；气动常闭或常开 | 250 psig（17.2 bar） | Cv 0.27 / 0.7 / 1.7，按端口尺寸分组 |
| HD 手动/气动 | 高压；270° 手动或气动常闭/常开 | 3000 psig（207 bar） | Cv 0.27；目录端口 1/4、3/8、1/2 英寸 |
| HDH 手动/气动 | 高压大流量；270° 手动或气动常闭/常开 | 1300 psig（90 bar）或 3000 psig（206 bar） | 分别对应 Cv 1.3 或 Cv 0.7；目录端口 1/2、3/4、1 英寸 |
此表只汇总本页已核验的系列范围。各系列的阀座温度、压力/Cv 对应关系及订购范围，应分别查看对应产品页和 PDF。
选型信息
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录数值或选项 |
|---|---|
| 介质与洁净 | 气体名称、组成、纯度及颗粒/残留要求 |
| 压力、温度与流量 | 入口与出口条件、最大工况及目标 Cv；核对压力/Cv 组合 |
| 执行与流路 | 手动或气动、气动常闭/常开、所需端口与流向 |
| 材料与连接 | 阀体、隔膜、阀座、接口类型与端口尺寸 |
| 安装与资料 | 外形尺寸、维护空间和所需检验/材料文件 |
