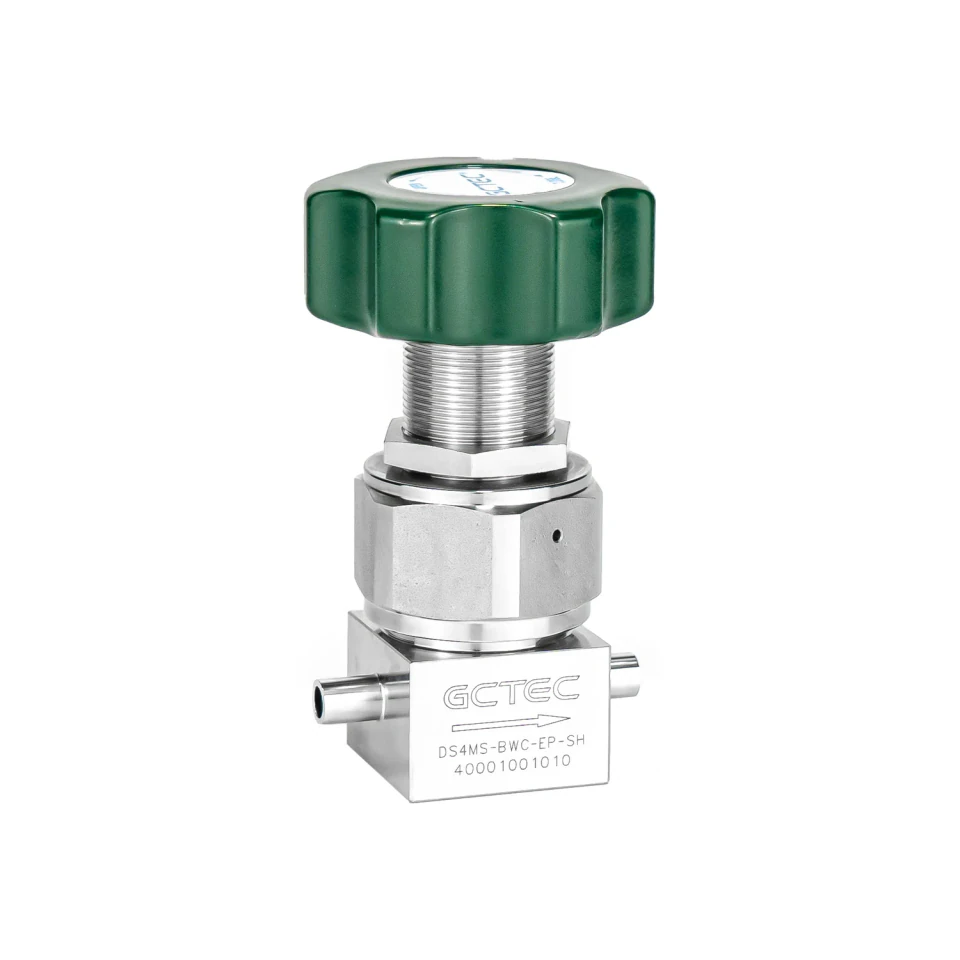

DS 系列手动隔膜阀
DS 系列采用无填料的全金属阀体，目录最大工作压力为 3500 psig（241 bar）。手动版本适合需要现场手动启闭的配置。可按阀座材料、表面处理、阀体流路和接口组合选型。
产品特点与技术参数
DS 系列采用无填料的全金属阀体，目录最大工作压力为 3500 psig（241 bar）。手动版本适合需要现场手动启闭的配置。可按阀座材料、表面处理、阀体流路和接口组合选型。
- 小腔体容积与全扫掠流路设计有助于减少吸附并支持吹扫。
- 流路内部除阀芯外不设弹簧或导向件。
- 目录列有 SS 316L、Hastelloy C-22 与钴基高温合金隔膜材料。
- 全包覆阀座设计用于污染控制与降低颗粒产生。
- 目录说明采用高洁净装配和包装，并逐件进行氦检漏。
基本技术参数
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录说明 |
|---|---|
| 操作方式 | M = 手动 |
| 最大工作压力 | 3500 psig (241 bar) |
| 目录接口尺寸 | 1/4, 3/8, 1/2 in. |
| 1/2 英寸流量系数 Cv | 0.7 |
| 内漏率 | 1 × 10^-9 sccs He |
| 外漏率 | 1 × 10^-9 sccs He |
参数按原目录列示。1/4 英寸 Cv 在目录特点和参数表中不一致，选型时另行确认。
按阀座材料区分的工作温度
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录说明 |
|---|---|
| PCTFE 阀座 | -40 to 80 °C (-40 to 176 °F) |
| PFA 或 Vespel® 阀座 | -26 to 177 °C (-15 to 350 °F) |
温度范围须对应所选阀座材料；压力和温度须结合实际配置确认。
材料与表面处理
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录说明 |
|---|---|
| BA 等级 | SS 316L 阀体；机械抛光；Ra 10 μin |
| EP 等级 | SS 316L 阀体；电抛光；Ra 5 μin |
| SEP 等级 | SS 316L VAR 阀体；电抛光；Ra 5 μin |
| 隔膜材料 | SS 316L; Hastelloy C-22; cobalt-base superalloy |
| 阀座材料 | PCTFE; PFA; Vespel® |
| 阀体材料标准标识 | SS 316L/A479；SS 316L VAR/SEMI F20-0305 |
| 清洗 | 脱脂清洗与精密清洗 |
| 包装 | BA：单袋；EP、SEP：双袋 |
型号与尺寸
表格显示不全时，左右滑动查看完整参数。 型号列保持固定。
| 型号 | 端口尺寸（英寸） | 连接 | A（mm） | B（mm） | C（mm） | D（mm） | E（mm） | F（mm） | G（mm） |
|---|---|---|---|---|---|---|---|---|---|
| DS4MS-VC | 1/4 | VCJ 外螺纹 | 60 | 11.1 | 80.7 | 48 | 28.6 | 29 | 25.4 |
| DS6MS-VC | 3/8 | VCJ 外螺纹 | 77 | 16 | 90.1 | 40 | 36 | 36 | 28 |
| DS8MS-VC | 1/2 | VCJ 外螺纹 | 77 | 16 | 90.1 | 40 | 36 | 36 | 28 |
| DS4MS-VFC | 1/4 | VCJ 内螺纹 | 76.6 | 11.1 | 80.7 | 48 | 28.6 | 29 | 25.4 |
| DS6MS-VFC | 3/8 | VCJ 内螺纹 | 83 | 16 | 90.1 | 40 | 36 | 36 | 28 |
| DS8MS-VFC | 1/2 | VCJ 内螺纹 | 83 | 16 | 90.1 | 40 | 36 | 36 | 28 |
| DS4MS-TC | 1/4 | 卡套接头 | 49.7 | 11.1 | 80.7 | 48 | 28.6 | 29 | 25.4 |
| DS6MS-TC | 3/8 | 卡套接头 | 64 | 16 | 90.1 | 40 | 36 | 36 | 28 |
| DS8MS-TC | 1/2 | 卡套接头 | 64 | 16 | 90.1 | 40 | 36 | 36 | 28 |
| DS4MS-BWC | 1/4 | 卡套管对焊 | 46 | 11.1 | 80.7 | 48 | 28.6 | 29 | 25.4 |
| DS6MS-BWC | 3/8 | 卡套管对焊 | 46 | 11.1 | 90.1 | 48 | 28.6 | 29 | 25.4 |
| DS8MS-BWC | 1/2 | 卡套管对焊 | 53 | 16 | 90.1 | 40 | 36 | 36 | 28 |
| DS4MS-TWC | 1/4 / 3/8 | 1/4英寸承插焊及3/8英寸对焊 | 46.2 | 11.1 | 80.7 | 48 | 28.6 | 29 | 25.4 |
| DS6MS-TWC | 1/4 / 1/2 | 1/4英寸承插焊及1/2英寸对焊 | 47.8 | 11.1 | 80.7 | 48 | 28.6 | 29 | 25.4 |
尺寸单位为 mm，仅供参考，可能变动。尺寸字母对应原 PDF 图纸；安装前按完整型号确认。 TWC 行按目录中的承插焊/对焊组合原样列示；不同操作版本的组合端口和尺寸可能不同，应逐个型号确认。
订购配置
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录说明 |
|---|---|
| 订购示例 | DS4MS-TWC-EP-SH |
| 尺寸代码 | 4 = 1/4 in.; 6 = 3/8 in.; 8 = 1/2 in. |
| 阀体流路代码 | S = 直通；A = 角式；L = L 型 |
| 接口代码 | V = VCJ 外螺纹；VF = VCJ 内螺纹；T = 卡套；BW = 管对焊；TW = 管承插焊 |
| 阀座代码 | C = PCTFE; A = PFA; VS = Vespel® |
| 操作代码 | M = 手动 |
| 表面处理代码 | BA = Ra 10 μin；EP = Ra 5 μin |
| 阀体/隔膜代码 | SS = SS 316L/SS 316L；SH = SS 316L/Hastelloy C-22；SVH = SS 316L VAR/Hastelloy C-22；SVE = SS 316L VAR/钴基高温合金 |
目录列示标准选项；完整型号、安装尺寸与其他配置请核对原 PDF。
资料来源：原始目录 · 第 96、97 页 ↗
