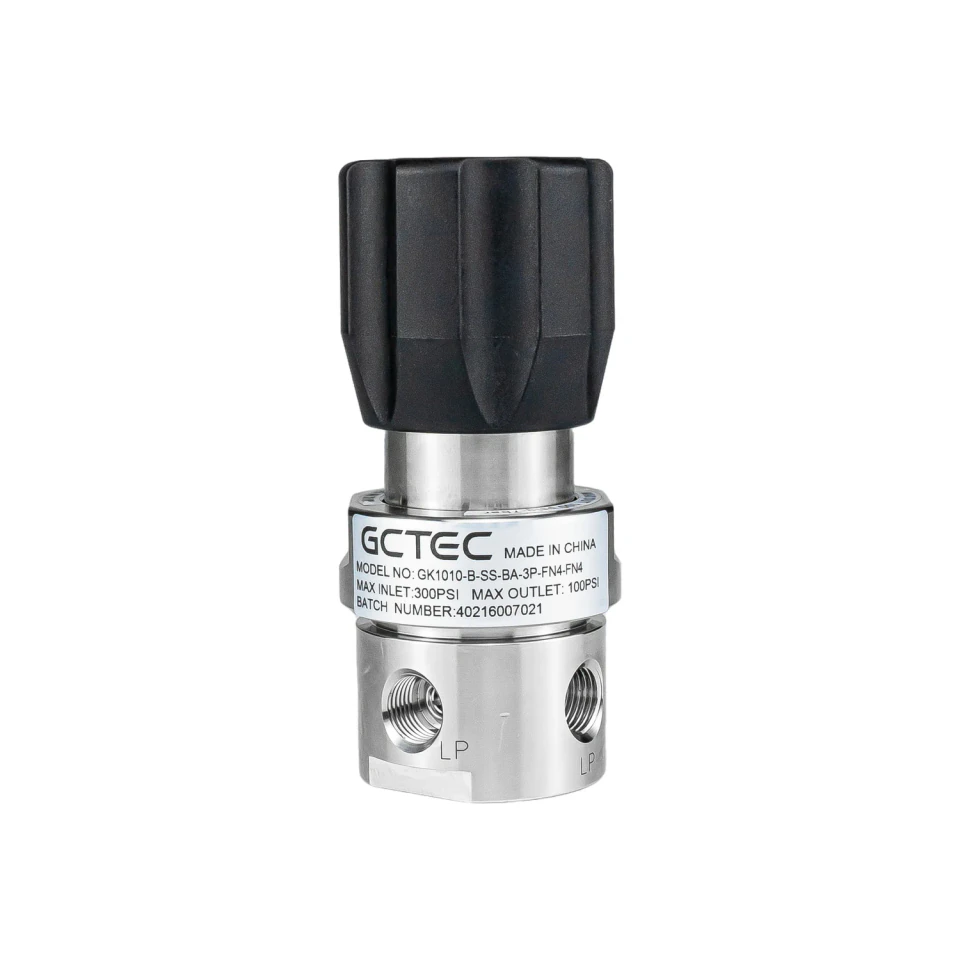

GK1000 系列 · 小／中流量单级
GK1000 系列为中低流量单级减压器，提供标准和 HF 高流量配置，以及 NPT 内螺纹和卡套端接。目录以 A-E 入口等级和八档出口范围组合选型，并单独列出阀体、隔膜和阀座代码。
产品特点与技术参数
GK1000 系列为中低流量单级减压器，提供标准和 HF 高流量配置，以及 NPT 内螺纹和卡套端接。目录以 A-E 入口等级和八档出口范围组合选型，并单独列出阀体、隔膜和阀座代码。
- 标准 Cv 0.09；HF 为 0.15。
- 内部容积 8 cm³，BA 流道光洁度 Ra 15 µin。
- NPT 内螺纹 1/4 in；卡套为 1/4 in 或 3/8 in。
- 入口等级按 A-E 分别选定，E 为 3500 psig。
主要技术参数
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 流量系数 Cv | 标准 0.09；HF 0.15 |
| 内部容积 | 0.49 in³ (8 cm³) |
| 目录最大流量 | 标准 30 SLPM；HF 120 SLPM |
| 端接规格 | NPT 内螺纹：1/4 in；卡套：1/4 in、3/8 in |
| 流道光洁度 | BA: Ra 15 µin |
| PTFE / PCTFE 温度范围 | -40 °C to 80 °C (-40 °F to 176 °F) |
| PEEK / Vespel 温度范围 | -26 °C to 177 °C (-15 °F to 350 °F) |
| 内漏率（目录值） | 2 × 10^-10 sccs |
| 外漏率（目录值） | 2 × 10^-9 sccs He |
| 阀座泄漏率（目录值） | 4 × 10^-8 sccs He |
| 安装方式 | 后部安装或面板安装 |
| 供压效应 | 标准 0.25%；HF 0.75% |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
入口压力与测试压力
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 入口等级 A | 100 psig |
| 入口等级 B | 300 psig |
| 入口等级 C | 600 psig |
| 入口等级 D | 1000 psig |
| 入口等级 E | 3500 psig |
| 验证压力 | 工作压力的 150% |
| 爆破压力 | 工作压力的 300% |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
型号与出口压力范围
表格显示不全时，左右滑动查看完整参数。 型号列保持固定。
| 型号 | 出口范围 | 选型说明 |
|---|---|---|
| GK1001 | 1-10 psig | 按所选配置核对 |
| GK1002 | 1-30 psig | 按所选配置核对 |
| GK1006 | 2-60 psig | 按所选配置核对 |
| GK1010 | 2-100 psig | 按所选配置核对 |
| GK1015 | 5-150 psig | 按所选配置核对 |
| GK1020 | 5-200 psig | 按所选配置核对 |
| GK1030 | 5-300 psig | 按所选配置核对 |
| GK1050 | 5-500 psig | 按所选配置核对 |
按目录中一致的 psig 值列出，未沿用冲突的 bar 换算。温度、入口压力和阀座选项须与完整订货代码一起确认。
结构材料与表面处理
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 阀体 | SS316L、黄铜或 Hastelloy C-22 |
| 隔膜 / 阀芯 | SS316L 或 Hastelloy C-22 |
| 阀体内表面处理 | 钝化 |
| 阀座材料 | PTFE / PEEK / PCTFE / Vespel |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
订购代码与配置
表格显示不全时，左右滑动查看完整参数。
| 类别 | 代码 | 配置 |
|---|---|---|
| 最大入口压力 | A | 100 psig |
| 最大入口压力 | B | 300 psig |
| 最大入口压力 | C | 600 psig |
| 最大入口压力 | D | 1000 psig |
| 最大入口压力 | E | 3500 psig |
| 阀体 / 阀芯 / 隔膜材料 | SS | SS316L / SS316L / SS316L |
| 阀体 / 阀芯 / 隔膜材料 | SSH | SS316L / SS316L / C-22 |
| 阀体 / 阀芯 / 隔膜材料 | SHH | SS316L / C-22 / C-22 |
| 阀体 / 阀芯 / 隔膜材料 | BS | 黄铜 / SS316L / SS316L |
| 通口配置 | 2P | 2 通口 NPT 内螺纹 |
| 通口配置 | 3P | 3 通口 NPT 内螺纹 |
| 通口配置 | 4P | 4 通口 NPT 内螺纹 |
| 通口配置 | 4PL | 出口侧附加通口 |
| 通口配置 | 5PC | 出口侧仪表通口 |
| 入口 / 出口端接 | FN4 | 1/4 in NPT 内螺纹 |
| 入口 / 出口端接 | T4 | 1/4 in 卡套 |
| 入口 / 出口端接 | T6 | 3/8 in 卡套 |
| 阀座 | Blank | 改性 PTFE |
| 阀座 | PC | PCTFE |
| 阀座 | PK | PEEK |
| 阀座 | VS | Vespel |
| 其他选项 | P | 面板安装，开孔直径 35.0 mm / 1.38 in |
| 其他选项 | HF | 高流量 |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
资料来源：原始目录 · 第 116、117 页 ↗
