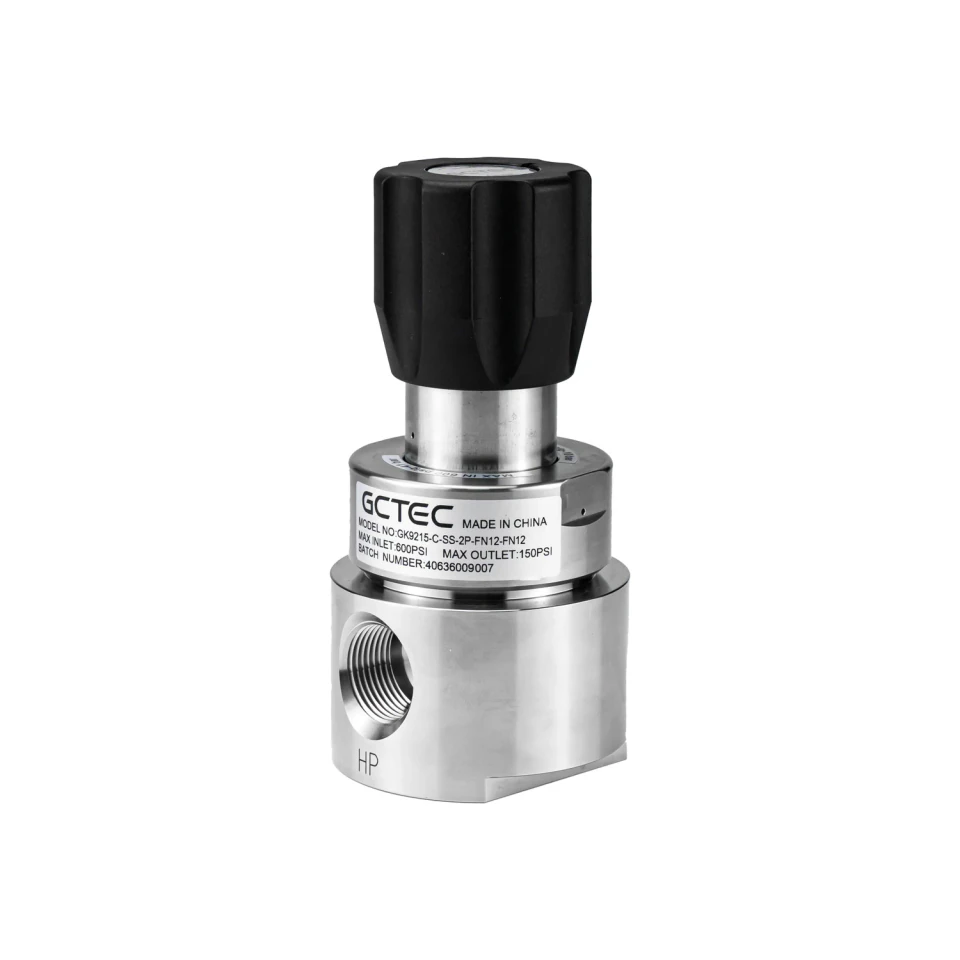

GK9200 系列 · 大流量管路
GK9200 系列采用隔膜与阀芯一体构造及金属对金属隔膜密封，用于大流量管路压力调节。目录列有较大的 NPT 与卡套端接，以及标准 300 psig 和 C 选项 600 psig 的入口等级。
产品特点与技术参数
GK9200 系列采用隔膜与阀芯一体构造及金属对金属隔膜密封，用于大流量管路压力调节。目录列有较大的 NPT 与卡套端接，以及标准 300 psig 和 C 选项 600 psig 的入口等级。
- Cv 1.8，内部容积 36.0 cm³。
- NPT 内螺纹 1/2 in、3/4 in；卡套另有 1 in。
- 订货表列 2P、3P、4P 通口配置。
- PTFE、PCTFE、Vespel 阀座选项分别通过订货代码选择。
主要技术参数
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 流量系数 Cv | 1.8 |
| 内部容积 | 36.0 cm³ |
| 目录最大流量 | 2000 SLPM |
| 端接规格 | NPT 内螺纹：1/2 in、3/4 in；卡套：1/2 in、3/4 in、1 in |
| 流道光洁度 | BA: Ra 15 µin |
| PTFE / PCTFE 温度范围 | -40 °C to 80 °C (-40 °F to 176 °F) |
| Vespel 温度范围 | -26 °C to 177 °C (-15 °F to 350 °F) |
| 内漏率（目录值） | 2 × 10^-10 sccs |
| 外漏率（目录值） | 1 × 10^-9 sccs He |
| 阀座泄漏率（目录值） | 4 × 10^-8 sccs He |
| 安装方式 | 后部安装或面板安装 |
| 供压效应 | 4.6% |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
入口压力与测试压力
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 标准配置 | 300 psig |
| C 配置 | 600 psig |
| 验证压力 | 工作压力的 150% |
| 爆破压力 | 工作压力的 300% |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
型号与出口压力范围
表格显示不全时，左右滑动查看完整参数。 型号列保持固定。
| 型号 | 出口范围 | 选型说明 |
|---|---|---|
| GK9202 | 1-30 psig | 按所选配置核对 |
| GK9206 | 上限 60 psig；下限须确认 | 按所选配置核对 |
| GK9210 | 2-100 psig | 按所选配置核对 |
| GK9215 | 5-150 psig | 按所选配置核对 |
按目录中一致的 psig 值列出，未沿用冲突的 bar 换算。温度、入口压力和阀座选项须与完整订货代码一起确认。
结构材料与表面处理
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 阀体（材料表） | SS316L、SS304 或 Hastelloy C-22 |
| 隔膜 / 阀芯 | SS316L 或 Hastelloy C-22 |
| 阀体内表面处理 | 钝化 |
| 阀座 | PTFE / PCTFE / Vespel |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
订购代码与配置
表格显示不全时，左右滑动查看完整参数。
| 类别 | 代码 | 配置 |
|---|---|---|
| 最大入口压力 | Blank | 300 psig |
| 最大入口压力 | C | 600 psig |
| 阀体 / 阀芯 / 隔膜材料 | SS | SS316L / SS316L / SS316L |
| 阀体 / 阀芯 / 隔膜材料 | SSH | SS316L / SS316L / C-22 |
| 阀体 / 阀芯 / 隔膜材料 | SHH | SS316L / C-22 / C-22 |
| 通口配置 | 2P | 2 通口 NPT 内螺纹 |
| 通口配置 | 3P | 3 通口 NPT 内螺纹 |
| 通口配置 | 4P | 4 通口 NPT 内螺纹 |
| 入口 / 出口端接 | FN8 | 1/2 in NPT 内螺纹 |
| 入口 / 出口端接 | T8 | 1/2 in 卡套接头 |
| 入口 / 出口端接 | FN12 | 3/4 in NPT 内螺纹 |
| 入口 / 出口端接 | T12 | 3/4 in 卡套接头 |
| 入口 / 出口端接 | T16 | 1 in 卡套 |
| 阀座 | Blank | PTFE |
| 阀座 | PC | PCTFE |
| 阀座 | VS | Vespel |
| 其他选项 | P | 面板安装，开孔直径 35.0 mm / 1.38 in |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
需确认的选型项目
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| GK9206 出口下限 | 最低出口设定压力须确认。 |
| 特殊阀体材料 | SS304 / C-22 阀体的完整订货型号须确认。 |
这些项目未作为已确认性能或可直接下单的完整配置发布，请联系 GCTEC 核对。
资料来源：原始目录 · 第 120、121 页 ↗
