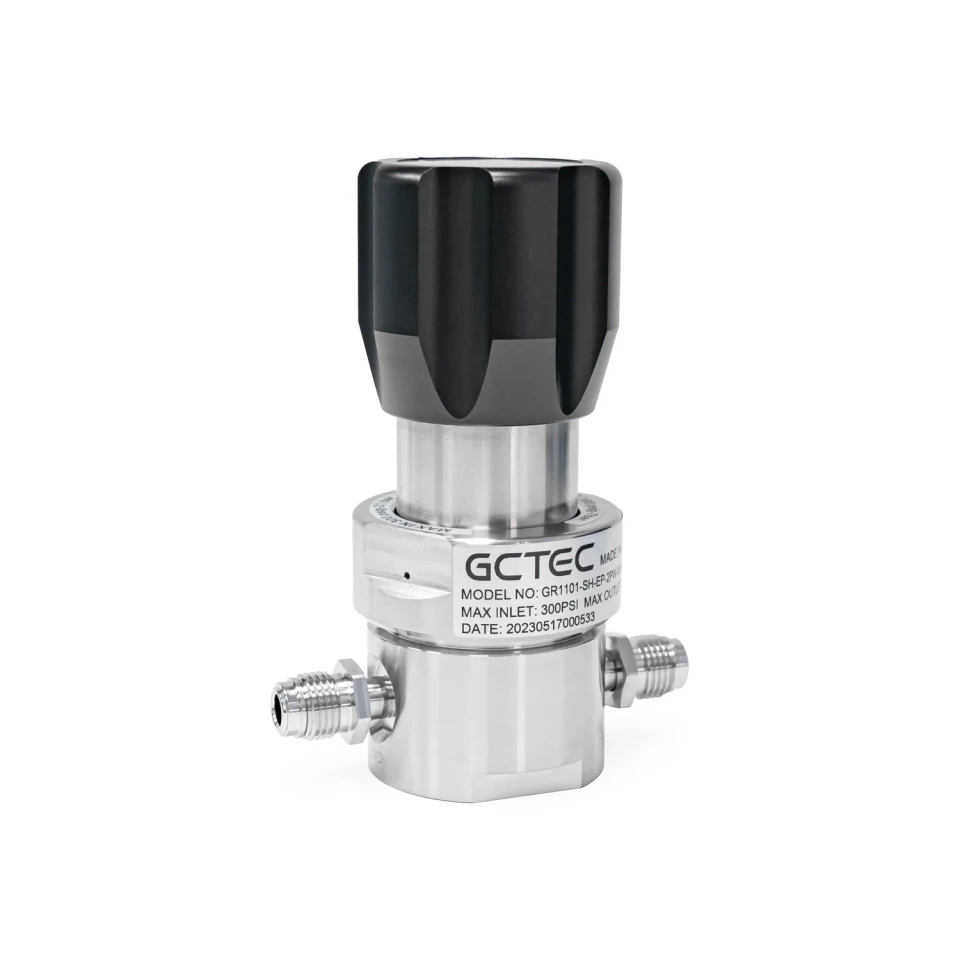

GR1100 系列 · 低压真空控制
GR1100 系列为用于真空调节的低压单级减压器，采用金属对金属隔膜密封。目录型号 GR1101 的范围标注为 100 mmHg 至 10 psig；真空压力基准、气体流量和阀座配置须在选型时确认。
产品特点与技术参数
GR1100 系列为用于真空调节的低压单级减压器，采用金属对金属隔膜密封。目录型号 GR1101 的范围标注为 100 mmHg 至 10 psig；真空压力基准、气体流量和阀座配置须在选型时确认。
- Cv 为 0.05，内部容积为 8 cm³。
- 最大入口压力标注 300 psig。
- 目录列有 1/4 in、3/8 in VCJ 和管端。
- 提供 BA / EP 流道处理及后部或面板安装。
主要技术参数
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 流量系数 Cv | 0.05 |
| 内部容积 | 0.49 in³ (8 cm³) |
| 端接规格 | VCJ：1/4 in、3/8 in；Tube：1/4 in、3/8 in |
| 流道光洁度 | BA: Ra 10 µin; EP: Ra 5 µin |
| PCTFE 温度范围 | -40 °C to 80 °C (-40 °F to 176 °F) |
| 内漏率（目录值） | 2 × 10^-10 sccs |
| 外漏率（目录值） | 2 × 10^-9 sccs He |
| 阀座泄漏率（目录值） | 4 × 10^-8 sccs He |
| 安装方式 | 后部安装或面板安装 |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
入口压力与测试压力
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 入口压力 | 真空至 300 psig |
| 验证压力 | 工作压力的 150% |
| 爆破压力 | 工作压力的 300% |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
型号与出口压力范围
表格显示不全时，左右滑动查看完整参数。 型号列保持固定。
| 型号 | 出口范围 | 选型说明 |
|---|---|---|
| GR1101 | 100 mmHg to 10 psig | mmHg 的压力基准须确认 |
按目录中一致的 psig 值列出，未沿用冲突的 bar 换算。温度、入口压力和阀座选项须与完整订货代码一起确认。
结构材料与表面处理
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 阀体 | SS316L、SS316L VAR 或 Hastelloy C-22 |
| 隔膜 / 阀芯 | SS316L 或 Hastelloy C-22 |
| 阀体内表面处理 | 电解抛光和钝化 |
| 阀座材料 | PCTFE；其他材料选项须确认 |
PCTFE 在工作温度表、材料表和订货表中一致。Vespel 与 TF 的列法不一致，其他阀座和温度组合先确认。
订购代码与配置
表格显示不全时，左右滑动查看完整参数。
| 类别 | 代码 | 配置 |
|---|---|---|
| 最大入口压力 | Blank | 300 psig |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SS | SS316L / SS316L / SS316L / SS316L |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SHS | SS316L / SS316L / C-22 / SS316L |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SHHS | SS316L / C-22 / C-22 / SS316L |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SHP | SS316L VAR / C-22 / C-22 / SS316L VAR |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SH | SS316L VAR / C-22 / C-22 / C-22 |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | HH | C-22 / C-22 / C-22 / C-22 |
| 表面处理 | BA | Ra 10 µin |
| 表面处理 | EP | Ra 5 µin |
| 通口配置 | 2PW | 2 通口焊接 |
| 通口配置 | 3PW | 3 通口焊接 |
| 通口配置 | 4PW | 4 通口焊接 |
| 入口 / 出口端接 | FV4 | 1/4 in VCJ 内螺纹端接 |
| 入口 / 出口端接 | MV4 | 1/4 in VCJ 外螺纹端接 |
| 入口 / 出口端接 | FV6 | 3/8 in VCJ 内螺纹端接 |
| 入口 / 出口端接 | MV6 | 3/8 in VCJ 外螺纹端接 |
| 入口 / 出口端接 | OD4 | 1/4 in Tube |
| 入口 / 出口端接 | OD6 | 3/8 in Tube |
| 阀座 | Blank | PCTFE |
| 其他选项 | P | 面板安装，开孔直径 35.0 mm / 1.38 in |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
端接尺寸
表格显示不全时，左右滑动查看完整参数。
| 端接 | A，in (mm) |
|---|---|
| 1/4 in VCJ | 3.70 (94.0) |
| 3/8 in VCJ | 4.70 (119.0) |
| 1/4 in Tube | 2.96 (75.0) |
| 3/8 in Tube | 2.96 (75.0) |
尺寸仅供参考，单位和公差按目录保留；安装前请确认所选端接和配置的最终尺寸图。
需确认的选型项目
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 真空范围与流量 | 请确认 mmHg 的压力基准及实际工况下的流量。 |
| 其他阀座材料 | Vespel / TF 的适用材料、订货代码和温度须确认。 |
这些项目未作为已确认性能或可直接下单的完整配置发布，请联系 GCTEC 核对。
资料来源：原始目录 · 第 108、109 页 ↗
