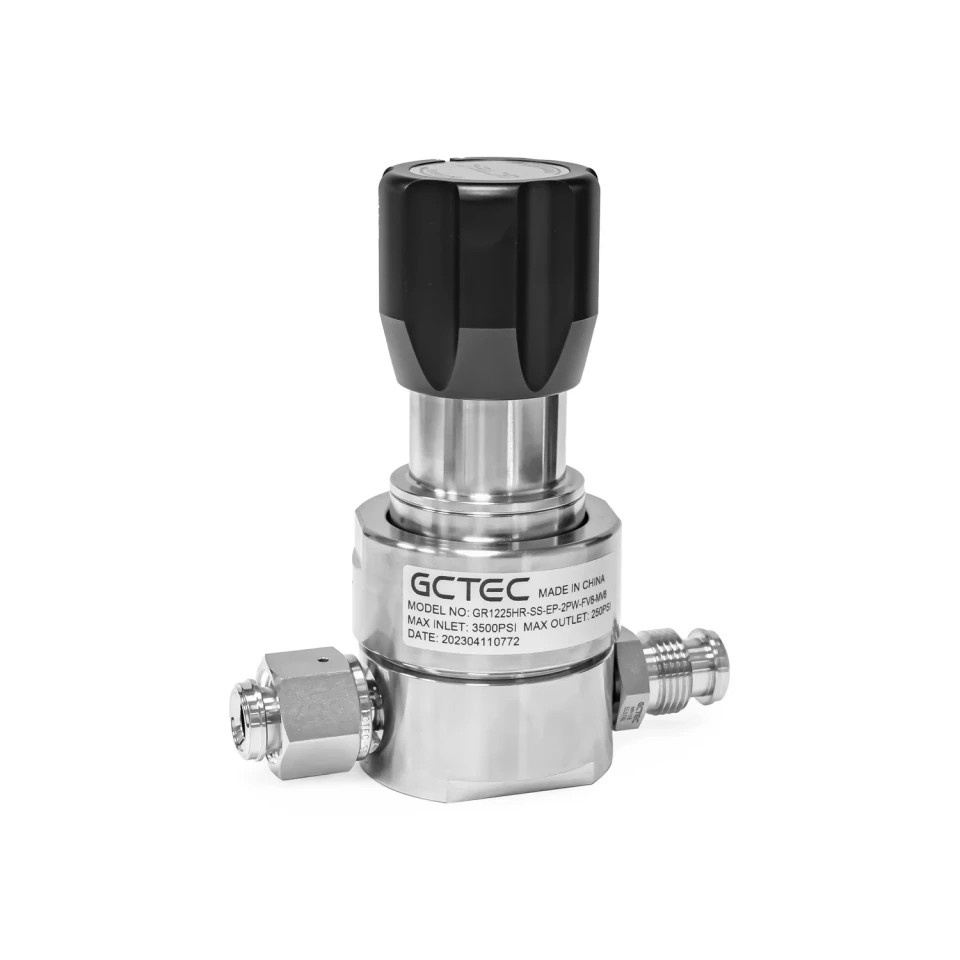

GR1200 系列 · 高性能大流量高压
GR1200 系列为采用隔膜与阀芯一体构造的大流量单级减压器，提供标准、HF 高流量和 FC 平衡阀芯配置。入口等级、出口范围、端接与阀座需组合核对；HR 高入口压力选项的允许压力须另行确认。
产品特点与技术参数
GR1200 系列为采用隔膜与阀芯一体构造的大流量单级减压器，提供标准、HF 高流量和 FC 平衡阀芯配置。入口等级、出口范围、端接与阀座需组合核对；HR 高入口压力选项的允许压力须另行确认。
- 标准 Cv 0.9；HF 为 1.1；FC 为 0.65。
- 标准和 HF 入口等级为 1700 psig；FC 为 300 psig。
- HF、FC、HR 选项互斥，不能同时组合。
- VCJ 与管端覆盖 1/4 in 至 3/4 in。
主要技术参数
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 流量系数 Cv | 标准 0.9；HF 1.1；FC 0.65 |
| 内部容积 | 1.07 in³ (17.6 cm³) |
| 目录最大流量 | SF 800 SLPM；HF 1000 SLPM；FC 1500 SLPM |
| 端接规格 | VCJ / Tube：1/4 in、3/8 in、1/2 in、3/4 in |
| 流道光洁度 | BA: Ra 10 µin; EP: Ra 5 µin |
| PCTFE 温度范围 | -40 °C to 80 °C (-40 °F to 176 °F) |
| Vespel 温度范围 | -26 °C to 177 °C (-15 °F to 350 °F) |
| 内漏率（目录值） | 2 × 10^-10 sccs |
| 外漏率（目录值） | 2 × 10^-9 sccs He |
| 阀座泄漏率（目录值） | 4 × 10^-8 sccs He |
| 安装方式 | 后部安装或面板安装 |
| 供压效应 | 标准 3.5%；HF / FC 4.2% |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
入口压力与测试压力
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 标准 / HF | 真空至 1700 psig |
| FC | 真空至 300 psig |
| HR | 最大允许入口压力须确认 |
| 验证压力 | 工作压力的 150% |
| 爆破压力 | 工作压力的 300% |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
型号与出口压力范围
表格显示不全时，左右滑动查看完整参数。 型号列保持固定。
| 型号 | 出口范围 | 选型说明 |
|---|---|---|
| GR1202 | 1-30 psig | 不适用于 FC / HR |
| GR1206 | 上限 60 psig；下限须确认 | 不适用于 FC / HR |
| GR1210 | 2-100 psig | 按所选配置核对 |
| GR1215 | 5-150 psig | 按所选配置核对 |
| GR1225 | 250 psig（固定值） | 按所选配置核对 |
按目录中一致的 psig 值列出，未沿用冲突的 bar 换算。温度、入口压力和阀座选项须与完整订货代码一起确认。
结构材料与表面处理
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| 阀体 | SS316L、SS316L VAR 或 Hastelloy C-22 |
| 隔膜 / 阀芯 | SS316L 或 Hastelloy C-22 |
| 阀体内表面处理 | 电解抛光和钝化 |
| 阀座材料 | PCTFE / Vespel |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
订购代码与配置
表格显示不全时，左右滑动查看完整参数。
| 类别 | 代码 | 配置 |
|---|---|---|
| 最大入口压力 | Blank | 1700 psig |
| 最大入口压力 | HF | 1700 psig，高流量 |
| 最大入口压力 | FC | 300 psig，平衡阀芯 |
| 最大入口压力 | HR | 允许入口压力须确认 |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SS | SS316L / SS316L / SS316L / SS316L |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SHS | SS316L / SS316L / C-22 / SS316L |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SHHS | SS316L / C-22 / C-22 / SS316L |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SHP | SS316L VAR / C-22 / C-22 / SS316L VAR |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | SH | SS316L VAR / C-22 / C-22 / C-22 |
| 阀体 / 阀芯 / 隔膜 / 端接材料 | HH | C-22 / C-22 / C-22 / C-22 |
| 通口配置 | 2PW | 2 通口焊接 |
| 通口配置 | 3PW | 3 通口焊接 |
| 通口配置 | 4PW | 4 通口焊接 |
| 入口 / 出口端接 | FV4 | 1/4 in VCJ 内螺纹端接 |
| 入口 / 出口端接 | MV4 | 1/4 in VCJ 外螺纹端接 |
| 入口 / 出口端接 | FV6 | 3/8 in VCJ 内螺纹端接 |
| 入口 / 出口端接 | MV6 | 3/8 in VCJ 外螺纹端接 |
| 入口 / 出口端接 | FV8 | 1/2 in VCJ 内螺纹端接 |
| 入口 / 出口端接 | MV8 | 1/2 in VCJ 外螺纹端接 |
| 入口 / 出口端接 | FV12 | 3/4 in VCJ 内螺纹端接 |
| 入口 / 出口端接 | MV12 | 3/4 in VCJ，端接形式须确认 |
| 表面处理 | BA | Ra 10 µin |
| 表面处理 | EP | Ra 5 µin |
| 阀座 | Blank | PCTFE |
| 阀座 | VS | Vespel |
| 其他选项 | P | 面板安装，开孔直径 35.0 mm / 1.38 in |
目录数值按对应型号与配置列出。选型时请核对介质、温度、入口压力、出口压力及端接；存在冲突的项目须确认后才能采用。
端接尺寸
表格显示不全时，左右滑动查看完整参数。
| 端接 | A，in (mm) | B，in (mm) |
|---|---|---|
| 1/4 in Male VCJ | 待确认 | 4.00 ± 0.02 (102) |
| 1/4 in Female VCJ | 待确认 | 3.70 ± 0.02 (94) |
| 3/8 in VCJ | 2.50 (64.0) | 5.22 ± 0.03 (133) |
| 1/2 in VCJ | 2.50 (64.0) | 5.22 ± 0.03 (133) |
| 3/4 in VCJ | 2.50 (64.0) | 6.26 ± 0.04 (159) |
1/4 in 的 A 尺寸原目录同时列 2.00 in 和 55.0 mm，单位数值不一致，须确认。其余尺寸仅供参考。
需确认的选型项目
表格显示不全时，左右滑动查看完整参数。
| 项目 | 目录参数或配置 |
|---|---|
| HR 入口压力 | 请确认所选 HR 型号的最大允许入口压力。 |
| GR1206 出口下限 | 最低出口设定压力须确认。 |
这些项目未作为已确认性能或可直接下单的完整配置发布，请联系 GCTEC 核对。
资料来源：原始目录 · 第 110、111 页 ↗
