止回阀

本目录包含 CV 与 CW 两个单向阀系列。CV 可按公称开启压力选择,CW 为全焊接结构;下列表格分别列出背压、流量、压力温度与尺寸,便于按具体工况比较。

止回阀

选型时请提供

  1. 产品型号或现有标识
  2. 介质、压力与温度范围
  3. 接口、尺寸与所需数量

当前家族目录;系列参数请进入对应系列查看。

咨询该产品

具体配置按对应型号与使用条件确认。

按系列查看产品资料

产品特点与技术参数

本目录包含 CV 与 CW 两个单向阀系列。CV 可按公称开启压力选择,CW 为全焊接结构;下列表格分别列出背压、流量、压力温度与尺寸,便于按具体工况比较。

  • CV 系列公称开启压力选项包括 1/3、1、10、25 psig。
  • CW 系列的开启压差与端接流量系数有独立目录定义。

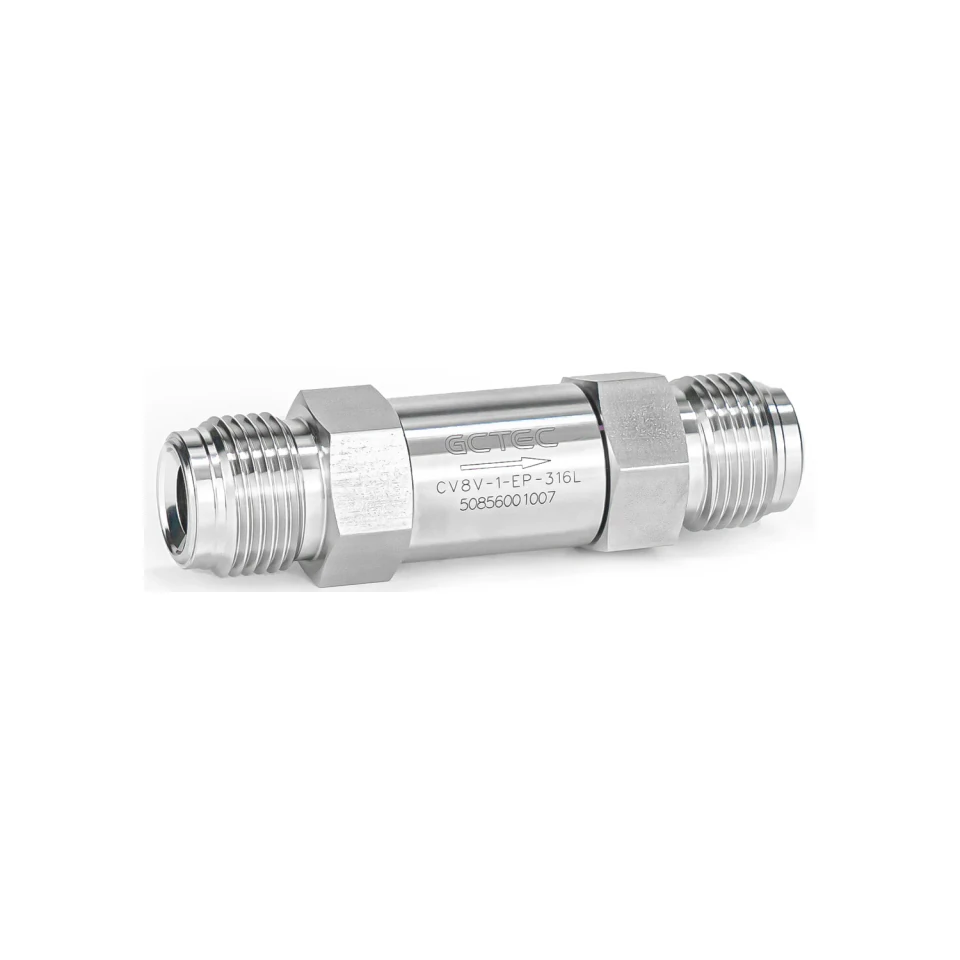

CV 系列技术参数

表格显示不全时,左右滑动查看完整参数。

CV 系列技术参数
项目目录资料
阀体与提动头材料SS316L / SS316L VAR
公称开启压力选项1/3, 1, 10, 25 psig
1/4 in 端接流量系数 Cv0.47
3/8 in 端接流量系数 Cv1.47
1/2 in 端接流量系数 Cv1.68
3/4、1 in 端接流量系数 Cv4.48
1/4、3/8、1/2 in,-23–37 °C 工作压力3000 psig (206 bar)
3/4、1 in,-23–37 °C 工作压力2000 psig (137 bar)
O 形圈选项FKM / NBR / FFPM

开启压力与最大工作压力不同;长期未启用后,首次开启压力可能高于设定值。

CV 背压与订购条件

表格显示不全时,左右滑动查看完整参数。

CV 背压与订购条件
项目目录资料
1/4 in,20°C 最大背压1000 psig (68.9 bar)
3/8、1/2、3/4、1 in,20°C 最大背压200 psig (13.7 bar)
端接代码V = VCJ 外螺纹;T = 卡套;FN = NPT 内螺纹;N = NPT 外螺纹
订购示例CV4T-1/3-AP-316L
选型需提供介质、正向工作压力、最大背压、公称开启压力、温度、端接和密封材料

背压、正向工作压力和开启压力是不同条件,应分别核对。目录使用 FFPM 代码并将其说明为 FFKM。

20°C 公称开启压力与再封闭条件

表格显示不全时,左右滑动查看完整参数。

20°C 公称开启压力与再封闭条件
公称开启压力(psig)开启范围(psig)再封闭条件
1/3≤3背压 ≤6 psig
1≤4背压 ≤6 psig
107-13入口压力 ≥3 psig
2520-30入口压力 ≥17 psig

CV 卡套端接尺寸

表格显示不全时,左右滑动查看完整参数。

CV 卡套端接尺寸
系列管外径A(in / mm)B 六角(in)C 六角(in)
CV21/8 in2.14 / 54.35/87/16
CV41/4 in2.35 / 59.75/89/16
CV63/8 in3.17 / 80.57/811/16
CV81/2 in3.42 / 86.97/87/8
CV123/4 in4.32 / 1101 1/41 1/8
CV161 in4.74 / 1201 3/81 1/2

尺寸为目录参考值,图中字母定义及完整配置见原 PDF;最终安装尺寸按确认图纸。

CW 系列技术参数

表格显示不全时,左右滑动查看完整参数。

CW 系列技术参数
项目目录资料
结构全焊接单向阀
阀体材料SS316L / SS316L VAR
开启压差<2 psi (0.14 bar)
目录最大压降145 psi (10.0 bar)
SUS316L,-23–37 °C 工作压力3000 psig (206 bar)
1/4 in、6 mm 卡套及对焊端接 Cv0.55
目录所列 VCJ 与较大对焊端接 Cv0.70

0.70 Cv 对应 1/4、3/8、1/2 in VCJ 及 3/8、1/2 in 对焊端接;按具体端接核对。

CW 结构与选型条件

表格显示不全时,左右滑动查看完整参数。

CW 结构与选型条件
项目目录资料
关闭条件背压低于 2 psig (0.14 bar) 时关闭
最大背压目录注明为完整额定压力;需按温度核对
20°C 最小爆破压力12000 psig (826 bar)
订购示例CW4-4V-EP-316L
端接选项VCJ 外/内螺纹、卡套、管对焊

爆破压力不是工作压力。1/4 in 卡套端接 A 尺寸在原表中英公制不一致,应取得确认图纸。

CW 压力与温度(SUS316L)

表格显示不全时,左右滑动查看完整参数。

CW 压力与温度(SUS316L)
温度(°C)工作压力(psig)
-23 to 373000
932530
1482270
2042065

按原表 psig 值摘录;密封材料与温度适用性还需单独确认。

CW VCJ 外螺纹与对焊端接尺寸

表格显示不全时,左右滑动查看完整参数。

CW VCJ 外螺纹与对焊端接尺寸
系列端接A(in / mm)B 六角(in)
CW41/4 in VCJ 外螺纹1.80 / 45.77/8
CW63/8 in VCJ 外螺纹2.06 / 52.31
CW81/2 in VCJ 外螺纹2.06 / 52.31
CW41/4 in 管对焊1.24 / 31.57/8
CW63/8 in 管对焊1.24 / 31.51
CW81/2 in 管对焊1.24 / 31.51

尺寸为目录参考值,图中字母定义及完整配置见原 PDF;最终安装尺寸按确认图纸。

资料来源:原始目录 · 第 132、133、134、135、136 页 ↗
